内で
ペイントソフトのように密度画像に濃淡をつけ，
次にメッシュコマンド
内で
最小および最大要素サイズを指定してメッシュを生成します．
メッシャーではモデル形状内部を三角形要素で構成された FEM メッシュを生成します．
メッシュの粗さ（要素サイズ）の分布はメッシュ密度画像の濃淡で指定出来ます．
メッシュ密度画像コマンド内で
ペイントソフトのように密度画像に濃淡をつけ，
次にメッシュコマンド内で
最小および最大要素サイズを指定してメッシュを生成します．

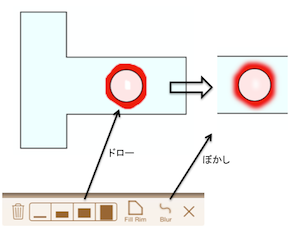

図 5.1 に示すように，メッシュを細かくしたい部分を
ブラシコマンド
を用いて塗りつぶします．
赤色が濃いほどメッシュは密になります．
塗った部分と白地の部分の境界が明瞭な場合，急激にメッシュ密度が変化しますので，
描画後にぼかし処理
を実行することを推奨します．
でモデルの輪郭内側にそって塗りつぶすことができます．
輪郭から離れるほど濃度は薄くなるようにグラデーションがかかります（図 5.2）．
メッシュコマンド内で，最小要素サイズと最大要素サイズを指定し，
でメッシュを生成します．
メッシュ密度画像が一様な場合には最大要素サイズを使用します．
生成された要素サイズの最小値，最大値は必ずしも指定値とは一致しないことに留意して下さい．
モデル内部の空間が最小要素サイズより狭い場合などが原因で メッシュ生成に失敗する場合があります． その場合，最小要素サイズ，最大要素サイズを変更の上，再実行して下さい．
指定要素サイズが小さい場合， メッシュ生成に時間を要する場合があります． また，生成されたメッシュの要素数，節点数が多くなり， その後の処理（解析条件の付加，FEM解析，可視化等）の計算負荷およびメモリ使用量が大きくなるので注意して下さい．
